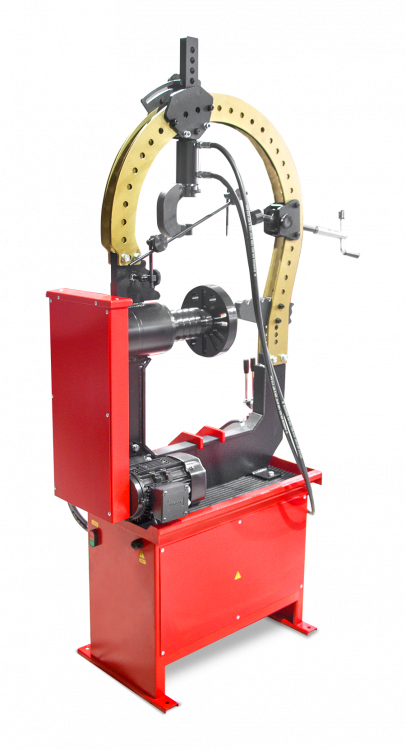

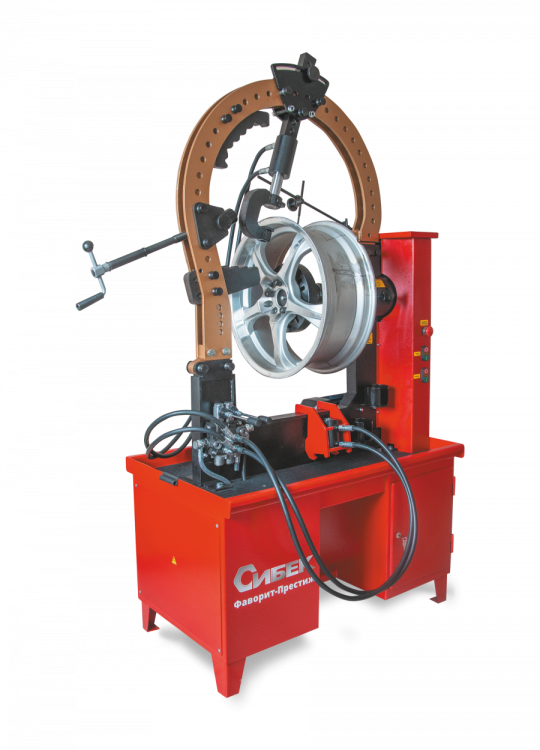

Фаворит-Престиж (ДП17.000М СБ) Предназначен для правки особо сложных повреждений литых и кованых легкосплавных дисков, а также для правки «восьмерки» и спиц дисков от 10 до 26 дюймов включительно

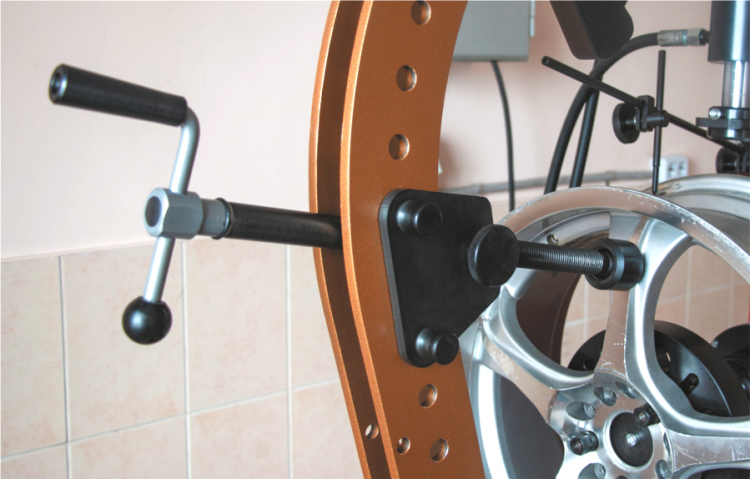

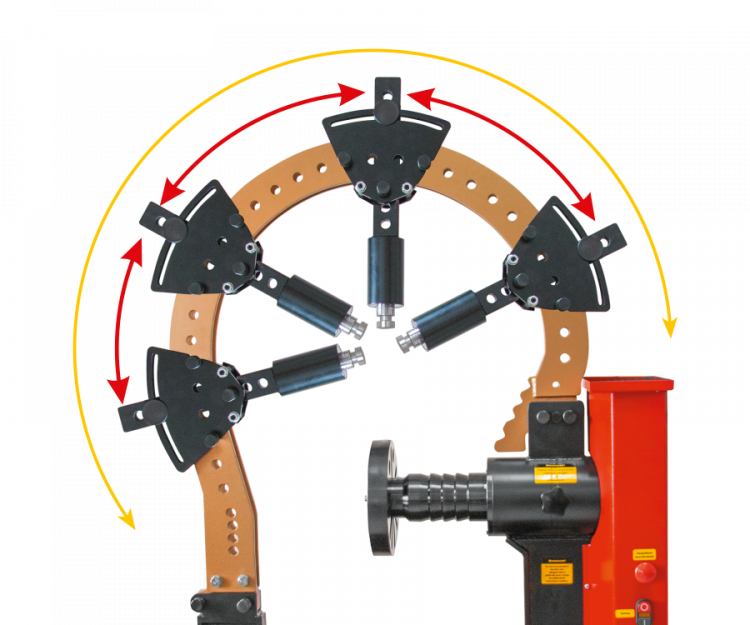

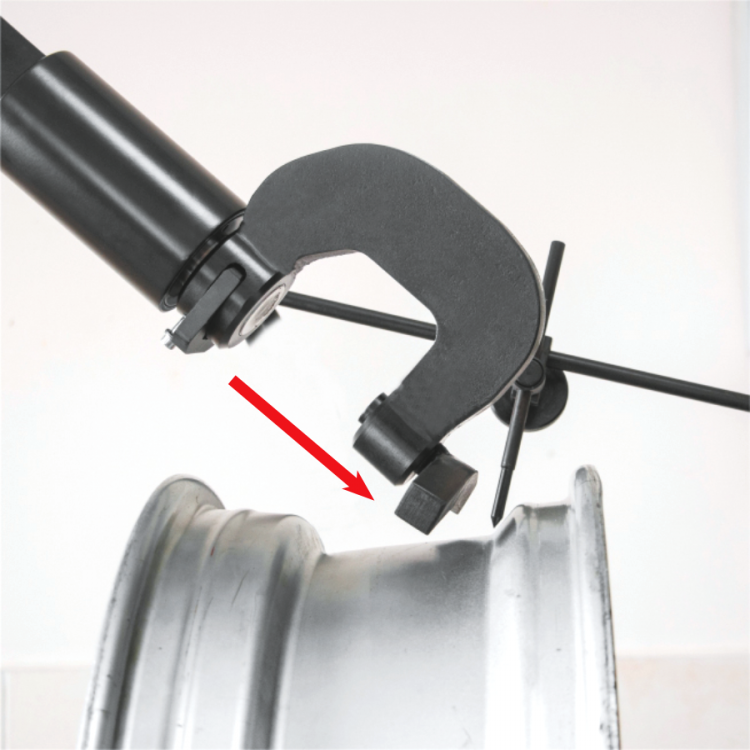

Стенд для правки дисков «Фаворит-Престиж» предназначен для правки особо сложных повреждений литых и кованых легкосплавных дисков, а также для правки «восьмерки» и спиц дисков от 10 до 26 дюймов включительно (от 22-х дюймов используйте мобильный кронштейн). Рама изготовлена с допустимыми нагрузками до 12 тонн. Стенд оснащен запатентованными специальными болтами для крепления дисков и усиленной планшайбой. Также стенд оборудован электрическим приводом вращения вала, предназначенного для облегчения поиска зоны правки диска, что, безусловно, повышает производительность труда и качество работ. Обновленный стенд получил специальную конструкцию – мост с навесным оборудованием, устанавливаемый на место классических упоров. При этом на мост устанавливаются свои, специальные упоры, полностью замещающие старые и расширяющие возможности ремонта колесных дисков. Также на мост установлен винтовой упор, необходимый для правки сложных повреждений и повреждений типа «восьмерка», и специальный двухсторонний гидроцилиндр с захватом. Конструкция гидроцилиндра позволяет фиксировать его в любом положении и производить правку диска одной рукой, без удержания гидроцилиндра на весу. Ремонтируемый диск закрепляется на планшайбе, группа пазов которой позволяет зафиксировать любой диск вышеуказанного размера. Гидравлический привод стенда «Фаворит-Престиж» позволяет достигать максимального усилия в зоне правки до 5000 кг, что, в большинстве случаев, позволяет полностью восстановить геометрию ремонтируемого диска. Управление рабочими гидроцилиндрами осуществляется при помощи гидравлического распределителя со встроенным редукционным клапаном и регулятором давления. Гидроцилиндры приводятся в действие давлением создаваемым масляным насосом. Масляный насос, размещенный внутри корпуса стенда, является основой гидропривода стенда для правки дисков «Фаворит-Престиж». Вращение насоса осуществляет электродвигатель, соединенный с насосом через муфту. На обратной стороне струбцины расположен указатель биения, представляющий собой металлический стержень с острым основанием. Указатель биения служит для четкого определения места ремонта, особенно в заключительной стадии ремонта. Включение вращения шпинделя станка осуществляется нажатием кнопки, расположенной на передней панели. Передача момента от двигателя к шпинделю производится посредством ременной передачи. «Фаворит-Престиж» имеет дополнительные опции: 1. Специальный мост, заменяющий классические упоры. На мост устанавливается: два дополнительных упора, каретка с гидроцилиндром перемещаемая по мосту и винтовой упор. 2. Два гидроцилиндра с двухрычажным гидрораспределителем с возможностью одновременной работы, один из которых можно использовать как гидравлический упор, второй может фиксироваться в любом из доступных положений. 3. Винтовой упор для правки спиц и повреждений типа «восьмерка». Характеристики: Диаметр посадочной полки устанавливаемого диска, дюймов - 10-26 Ширина устанавливаемого диска, дюймов, не более* - 13 Напряжение питания, В - 380±10% Потребляемая мощность, кВт, не более - 1,3 Рабочее давление в гидросистеме, кгс/кв.см не менее - 150 Максимальное выходное давление гидронасоса, кгс/см.кв. - 250 Производительность гидронасоса, л/мин - 1,35 Максимальное усилие, развиваемое рабочим цилиндром, Н - 50000 Рабочий ход штока гидроцилиндра 1, мм - 30 Рабочий ход штока гидроцилиндра 2, мм - 65 Степень защиты оболочки, - IPX0 Класс защиты от поражения электрическим током, - I Число оборотов шпинделя, об/мин - 120 Наличие привода + Наличие откидного кронштейн + Наличие токарного суппорта — Вес нетто,кг - 267 Вес брутто, кг - 300 Габаритные размеры min (ДхШхВ), мм** - 615х1030х1880* Габаритные размеры max (ДхШхВ), мм*** - 615х1195х1990** Габаритные размеры в упаковке (ДхШхВ), мм, не более - 700х1210x1555 * — в зависимости от вылета и внешней формы диска; ** – упоры не установлены *** — упоры установлены в крайние положения
