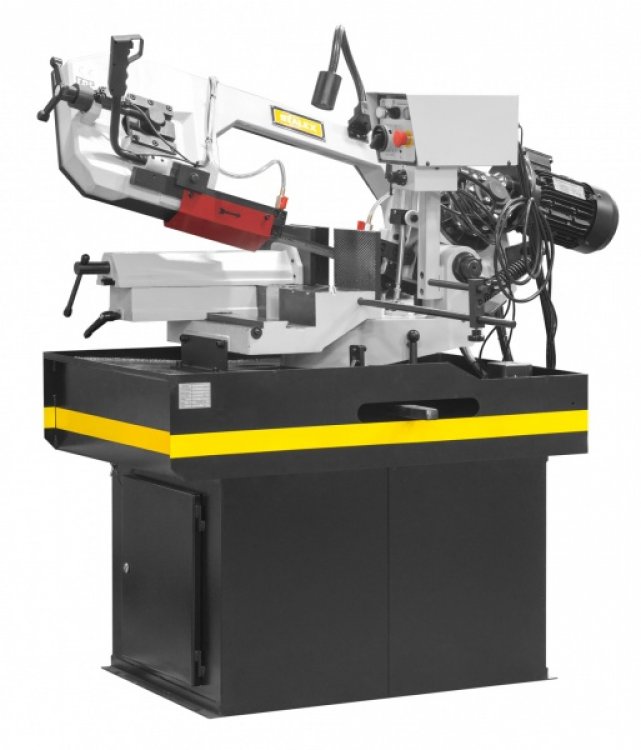

Станок ленточнопильный Stalex BS-315GD

На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-315GD позволяет делать распилы заготовок диаметром до 255мм. В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от -45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила. Режущий инструмент – ленточная пила, сваренная в кольцо. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор. Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет регулировать/подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила. Используя данную модель, имеющую тиски для резки под углом, поворачивается рама, а не заготовка. Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности. Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве. Процесс пиления: Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников Регулировка угла поворота вдоль шкалы Регулируемая подача СОЖ в зону резания Движение ленты осуществляется через мотор-редуктор в 2-х режимах (40 или 80 м/мин) Стандартная комплектация для Stalex BS-315GD: Поворотный стол с возможность поворота -45°…0°…+45°…+60º Подвижная направляющая + «зубчатые» блоки с твердосплавными пластинками Перепускной клапан плавная регулировка опускания пильной рамы Тиски механические с ручным зажимом Скорость вращения пилы, фиксированная 40, 80 м/мин Ручное натяжение ленты Мерный упор 500 мм Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ Пила ленточная квалитет М42 Основные элементы cтанка Stalex BS-315GD: Литая чугунная рама гарантирует жесткость станка и гасит вибрации Опускание рамы осуществляется под собственным весом Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером Плавная регулировка скорости опускания рамы (подвод и рабочий ход) Тиски механические с ручным зажимом Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы       Дополнительный прижим для пакетной резки для BS-315G (D) Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков. Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно. Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами. Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек.       На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане. Предназначен для регулировки и снижения скорости опускания рамы.       Датчик регулировки и отключения станка при опускании пильной рамы в нижнее положение.       Панель
